Povezivanje više rasvjetnih snopova optičkih vlakana zajedno ključna je vještina u različitim primjenama rasvjete, bilo da se radi o dekorativnoj, automobilskoj rasvjeti ili osvjetljenju bazena. Kao dobavljač rasvjetnih snopova optičkih vlakana, naišao sam na brojne upite o ovom procesu. U ovom postu na blogu podijelit ću neke učinkovite metode i razmatranja za povezivanje više snopova optičkih vlakana.
Razumijevanje osnova snopova optičkih vlakana
Prije nego što krenete u proces povezivanja, bitno je razumjeti strukturu i karakteristike snopova optičkih vlakana. Snop optičkih vlakana sastoji se od više pojedinačnih optičkih vlakana grupiranih zajedno unutar zaštitnog omotača. Ova su vlakna dizajnirana za prijenos svjetlosti na velike udaljenosti uz minimalne gubitke, što ih čini idealnim za primjenu u rasvjeti.
Kvaliteta materijala optičkih vlakana, promjer vlakana i broj vlakana u snopu mogu utjecati na performanse sustava rasvjete. Vlakna više kvalitete općenito nude bolji prijenos svjetlosti i izdržljivost, dok vlakna većeg promjera mogu prenijeti više svjetlosti.
Metode povezivanja snopova optičkih vlakana
Fuzijsko spajanje
Spajanje fuzijom je profesionalna i trajna metoda za povezivanje snopova optičkih vlakana. Ovaj proces uključuje topljenje krajeva vlakana zajedno pomoću spajalice za spajanje, stvarajući besprijekornu vezu s minimalnim gubitkom svjetla. Fuzijsko spajanje zahtijeva specijaliziranu opremu i vješte tehničare, ali pruža najpouzdaniju i najučinkovitiju vezu za rasvjetne sustave visokih performansi.
Koraci za fuziono spajanje su sljedeći:
- Pripremite vlakna: Skinite zaštitni sloj s krajeva vlakana skidačem vlakana. Obavezno očistite izložena vlakna izopropilnim alkoholom kako biste uklonili svu prljavštinu ili ostatke.
- Odvojite vlakna: Sjekačem za vlakna napravite čist, ravan kraj na svakom vlaknu. Ispravno cijepanje ključno je za uspješno spajanje fuzijom.
- Poravnajte vlakna: Postavite cijepana vlakna u uređaj za spajanje i precizno ih poravnajte pomoću sustava za poravnavanje uređaja za spajanje.
- Spojite vlakna: Aktivirajte spajalicu za spajanje kako biste zajedno otopili krajeve vlakana. Spajalica će primijeniti toplinu i pritisak kako bi stvorila jaku, trajnu vezu.
- Zaštitite spoj: Nakon što je spajanje fuzijom završeno, zaštitite spojeno područje štitnikom za spoj ili termoskupljajućom cijevi kako biste spriječili oštećenje.
Mehaničko spajanje
Mehaničko spajanje je jednostavnija i isplativija alternativa spajanju fuzijom. Ova metoda uključuje poravnavanje vlakana pomoću mehaničkog spojnog spoja i njihovo pričvršćivanje na mjestu ljepilom ili mehaničkim zatvaračem. Mehaničko spajanje ne zahtijeva specijaliziranu opremu, ali može rezultirati malo većim gubitkom svjetla u usporedbi s fuzijskim spajanjem.
Koraci za mehaničko spajanje su sljedeći:
- Pripremite vlakna: Skinite zaštitni sloj s krajeva vlakana i očistite ih izopropilnim alkoholom.
- Umetnite vlakna u konektor za spajanje: Stavite pripremljena vlakna u mehanički spojni konektor, pazeći da su ispravno poravnata.
- Osigurajte vlakna: Upotrijebite ljepilo ili mehanički zatvarač kako biste učvrstili vlakna na mjestu unutar priključka za spajanje.
- Testirajte vezu: Nakon što su vlakna pričvršćena, ispitajte vezu kako biste bili sigurni da učinkovito prenosi svjetlost.
Konektorizacija
Konektorizacija je praktična metoda za povezivanje snopova optičkih vlakana koja omogućuje jednostavnu instalaciju i uklanjanje. Ovaj postupak uključuje pričvršćivanje konektora na krajeve vlakana, koji se zatim mogu uključiti u kompatibilne utičnice ili druge konektore. Konektorizacija se obično koristi u aplikacijama gdje su fleksibilnost i jednostavnost održavanja važni.
Dostupno je nekoliko vrsta konektora za optička vlakna, uključujući SC, LC, ST i FC konektore. Svaka vrsta konektora ima svoj jedinstveni dizajn i karakteristike, stoga je važno odabrati pravi konektor za vašu specifičnu primjenu.
Koraci za povezivanje su sljedeći:
- Pripremite vlakna: Skinite zaštitni sloj s krajeva vlakana i očistite ih izopropilnim alkoholom.
- Umetnite vlakna u konektor: Postavite pripremljena vlakna u tijelo konektora, pazeći da su ispravno poravnata.
- Osigurajte vlakna: Upotrijebite ljepilo ili mehanički zatvarač kako biste učvrstili vlakna na mjestu unutar konektora.
- Polirajte kraj priključka: Nakon što su vlakna pričvršćena, ispolirajte kraj konektora kako biste osigurali glatku, ravnu površinu za optimalan prijenos svjetlosti.
- Testirajte vezu: Nakon što je konektor ispoliran, ispitajte vezu kako biste bili sigurni da učinkovito prenosi svjetlost.
Razmatranja za povezivanje višestrukih snopova optičkih vlakana
Kompatibilnost
Kada povezujete više snopova optičkih vlakana, važno je osigurati da su snopovi kompatibilni u smislu vrste vlakana, promjera i numeričke aperture. Korištenje nekompatibilnih vlakana može rezultirati značajnim gubitkom svjetla i smanjenim performansama.
Gubitak svjetlosti
Svaka veza u sustavu optičkih vlakana dovodi do nekog stupnja gubitka svjetlosti. Važno je smanjiti gubitak svjetlosti što je više moguće kako bi sustav rasvjete radio optimalno. Fuzijsko spajanje općenito rezultira najmanjim gubitkom svjetla, nakon čega slijedi mehaničko spajanje i povezivanje.
Uvjeti okoliša
Uvjeti okoline u kojima će se snopovi optičkih vlakana instalirati također mogu utjecati na proces spajanja. Na primjer, ako će snopovi biti izloženi visokim temperaturama, vlazi ili vibracijama, važno je odabrati način spajanja koji može izdržati te uvjete.
Zahtjevi za prijavu
Specifični zahtjevi primjene rasvjete također će utjecati na izbor načina povezivanja. Na primjer, ako aplikacija zahtijeva visok stupanj fleksibilnosti i jednostavnosti održavanja, povezivanje može biti najbolja opcija. S druge strane, ako primjena zahtijeva stalnu vezu s malim gubicima, spajanje fuzijom može biti prikladnije.
Primjene povezanih snopova optičkih vlakana
Dekorativna rasvjeta
Povezani snopovi optičkih vlakana obično se koriste u primjenama dekorativne rasvjete, kao što je stvaranje efekata zvjezdanog neba na stropovima ili zidovima. Povezivanjem više snopova zajedno, moguće je stvoriti veće i složenije rasvjetne zaslone. Za više informacija o dekorativnoj rasvjeti od optičkih vlakana, možete provjeriti našuZavršni dio fitinga od kristala od optičkih vlakana.
Automobilska rasvjeta
Snopovi optičkih vlakana također se koriste u aplikacijama za automobilsku rasvjetu, kao što je stvaranje ambijentalne rasvjete u automobilima. Spajanjem više paketa zajedno, moguće je stvoriti prilagođene svjetlosne efekte koji poboljšavaju unutrašnjost vozila. NašeStropna svjetla za automobile od optičkih vlakanasu popularan izbor za ljubitelje automobilske rasvjete.
Rasvjeta bazena

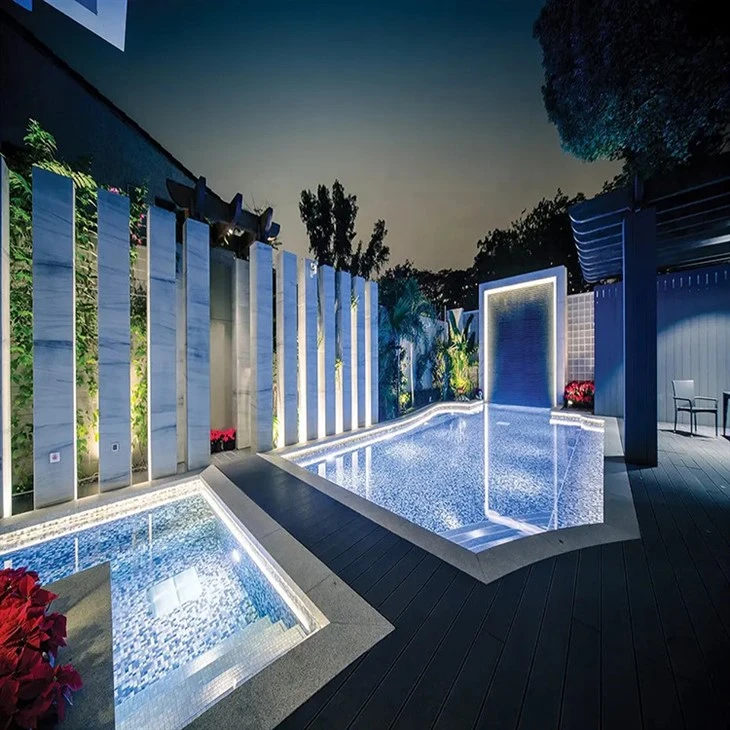

U aplikacijama za rasvjetu bazena, povezani snopovi optičkih vlakana mogu se koristiti za stvaranje prekrasnih i energetski učinkovitih svjetlosnih efekata. Postavljanjem snopova optičkih vlakana oko perimetra bazena, moguće je stvoriti zadivljujući vizualni prikaz koji poboljšava cjelokupnu estetiku bazenskog područja. Provjerite našeOsvjetljenje bazena od optičkih vlakanaza više informacija.
Zaključak
Povezivanje više rasvjetnih snopova optičkih vlakana zajedno je složen proces koji zahtijeva pažljivo razmatranje i prave tehnike. Razumijevanjem osnova snopova optičkih vlakana, odabirom odgovarajuće metode povezivanja i razmatranjem specifičnih zahtjeva aplikacije, možete stvoriti sustav rasvjete visokih performansi koji zadovoljava vaše potrebe.
Kao dobavljač rasvjetnih paketa optičkih vlakana, imamo stručnost i iskustvo da vam pomognemo s vašim projektima optičke rasvjete. Bilo da vam je potrebna pomoć oko metoda povezivanja, odabira proizvoda ili instalacije, naš tim stručnjaka je tu da vam pomogne. Ako želite saznati više o našim proizvodima ili razgovarati o svojim zahtjevima za rasvjetom, slobodno nas kontaktirajte. Veselimo se suradnji s vama na stvaranju savršenog rješenja rasvjete za vaš projekt.
Reference
- "Tehnologija komunikacije s optičkim vlaknima" Govinda P. Agrawala
- "Handbook of Fiber Optics" Richarda A. Bergha i Henryja C. Lefevrea
- "Optička rasvjeta: dizajn i primjena" Johna M. Seniora
